Традиционные паллетные стеллажи занимают много места и требуют широких проходов между рядами. Для складов с ограниченной площадью или большими объёмами хранения такой подход становится убыточным. Глубинные стеллажи — это специализированная система хранения, которая позволяет размещать паллеты в глубину, пятикратно повышая плотность хранения без увеличения площади помещения.
Введение: почему глубинные стеллажи — оптимальное решение для современных складов
Если ваш склад нуждается в оптимизации пространства, вы обрабатываете крупные партии однородных товаров или планируете расширение хранилища, глубинные системы станут вашим стратегическим преимуществом. Однако выбор между стеллажами с заездом, консольными конструкциями и современными шаттловыми системами требует понимания принципов их работы, расчёта конфигураций и финансовых вложений.
В этом материале мы рассмотрим все типы глубинных конструкций, покажем, как рассчитать оптимальные параметры для вашего склада, и объясним, из чего складывается стоимость таких инвестиций.

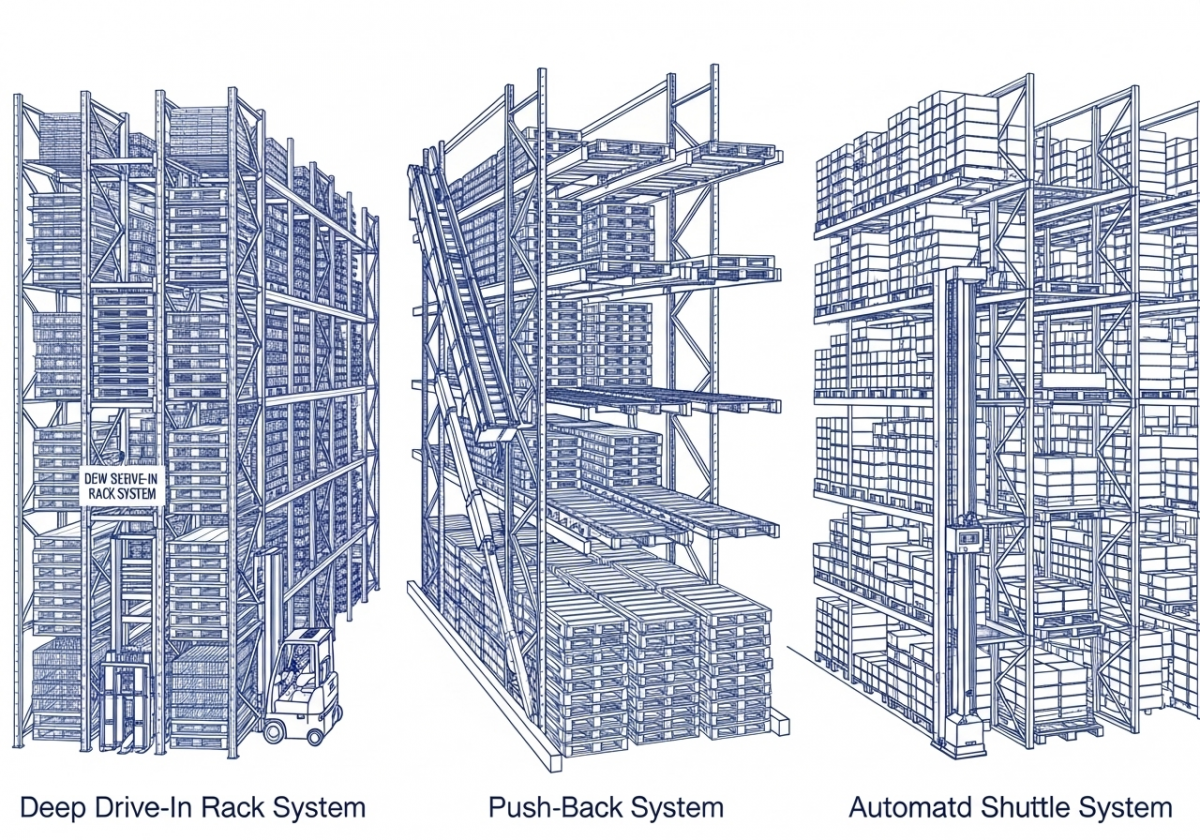

Сравнение трёх основных типов глубинных стеллажных систем: drive-in с заездом погрузчика, push-back с вложенными паллетами и автоматизированная shuttle система
Виды глубинных систем хранения: от drive-in к shuttle
Drive-in стеллаж: классика высокой плотности
Drive-in стеллаж — это рама, состоящая из вертикальных стоек и горизонтальных направляющих, позволяющих погрузчику въезжать между рядами палет. Погрузчик заезжает прямо в проём и размещает палету на направляющие. Характер работы — LIFO (Last In — First Out): последняя загруженная палета выгружается первой.
Преимущества drive-in:
- Максимальная плотность хранения на единицу площади (до 85–90% площади под палеты)
- Экономичность конструкции (простые опоры, стандартные балки)
- Подходит для больших партий однородного товара
- Простота монтажа и демонтажа
Недостатки:
- LIFO принцип приводит к невозможности быстрого доступа к определённой палете без перемещения соседних
- Высокие требования к квалификации оператора погрузчика (риск повреждения конструкции)
- Ограничения по глубине (обычно 6–12 палет в глубину)
Для кого подходит: Производства с цикличным выпуском, склады готовой продукции крупных партий, хранилища сырья и полуфабрикатов.
Push-back стеллаж: гибкость FIFO
Push-back стеллаж — это система с вложенными вагончиками на наклонных направляющих. При размещении новой палеты предыдущие отодвигаются назад под действием центра тяжести новой. При выемке палета из переднего положения те, что позади, автоматически скатываются вперёд. Работает по принципу FIFO (First In — First Out).
Преимущества push-back:
- Соблюдение логики FIFO (критично для скоропортящихся товаров, ЛС, продуктов)
- Меньше требований к навыкам оператора (система направляет палеты)
- Глубина может быть значительной (до 20 палет в глубину)
- Хорошее соотношение цены и функциональности
Недостатки:
- Плотность хранения ниже, чем у drive-in (примерно на 10–15%)
- Требует периодического техническое обслуживание (смазка направляющих, регулировка угла наклона)
- Подходит только для палет примерно одного веса и размера
Для кого подходит: Пищевые склады, фармацевтические хранилища, логистические центры с требованиями по датировке товара, склады FMCG.
Shuttle стеллаж: автоматизация нового поколения
Shuttle система — это полуавтоматизированное или автоматизированное решение, где специальные каретки (shuttle) самостоятельно перемещают палеты внутри глубины стеллажа. Оператор погрузчика размещает палету на платформе, система сама доставляет её на нужную позицию.
Преимущества shuttle:
- Очень высокая плотность хранения (до 95%)
- Минимальные требования к квалификации персонала (низкий риск повреждений)
- Одновременно поддерживает FIFO и LIFO логику (настраивается)
- Значительное ускорение операций загрузки-выгрузки
- Точная инвентаризация и учёт паллет (встроенные датчики)
Недостатки:
- Высокая стоимость (система автоматики, электроснабжение, обслуживание)
- Требует специализированного обслуживания
- Длительный период окупаемости (3–5 лет для средних складов)
- Необходимость стабильного электроснабжения и благоустроенного помещения
Для кого подходит: Крупные логистические центры, многономенклатурные склады, хранилища с высокой интенсивностью операций (5000+ ячеек в глубину), автоматизированные комплексы.
Pallet Flow Rack: непрерывный поток товара
Pallet Flow — рядный стеллаж с гравитационной системой на роликовых направляющих, устанавливаемый под небольшим углом. Палета скатывается от задней позиции к передней под собственным весом. Жёсткая FIFO логика.
Когда использовать: Высокооборотные склады с дневным оборотом свыше 100 позиций в сутки, распределительные центры.
Критическое различие: FIFO vs LIFO в практике склада
Практический пример:
На складе хранят молочную продукцию. 1 сентября загрузили партию А, 2 сентября — партию Б. При FIFO партия А выйдет первой (как более свежая), при LIFO — сначала выйдет партия Б, что приведёт к залёживанию товара и потерям.
Визуальное сравнение принципов работы FIFO и LIFO: движение паллет и последовательность загрузки-выгрузки товаров на складе
Выбор конфигурации: как рассчитать оптимальные параметры
Выбор конкретной системы зависит от четырёх ключевых показателей:
1. Количество SKU (артикулов) и размер партий
- Один артикул, большие партии (более 1000 паллет в месяц) → въездной стеллаж
- 10–50 артикулов, средние партии → откат
- Более 50 артикулов, небольшие партии, высокая оборачиваемость → челночный или паллетный поток
2. Габариты и вес поддона
- Стандартный европоддон (120 × 80 см, до 1500 кг) → любая система
- Нестандартные размеры или вес более 1500 кг → требуется усиленная конструкция (увеличение сметы на 15–25 %)
3. Высота помещения и ярусность
Расчётная формула:
Количество ячеек = (Площадь склада / 9,6 м²) × ярусность × глубина
Пример: площадь склада 1000 м², высота 12 м (4 яруса по 3 м), глубина проезда 8 паллет.
Количество ячеек = (1000 / 9,6) × 4 × 8 = 3333 паллеты
При переводе в push-back (глубина 15 паллет, FIFO логика, меньше плотность): Кол-во ячеек = (1000 / 10,2) × 4 × 15 = 5882 паллеты
4. Текущий и прогнозный оборот
- Менее 50 операций в день → drive-in (достаточно)
- 50–200 операций в день → push-back или shuttle
- Более 200 операций в день → shuttle (обязательно) или pallet flow
Требования к помещению и технике безопасности
Перед установкой глубинных стеллажей необходимо проверить:
Подготовка помещения
- Ровность пола (допустимое отклонение — не более 5 мм на 3 м для drive-in и shuttle, до 10 мм для push-back)
- Высота потолков с запасом (минимум 50 см выше верхнего яруса)
- Система пожаротушения (соответствует ГОСТ 12.2.047)
- Вентиляция (для шаттловых систем с электроникой — воздуховод с минимальным 2–3-кратным воздухообменом в час)
- Электроснабжение: 380 В / 32 А для шаттла, автономные системы для толкания
Техника безопасности при работе с глубинными стеллажами
- Обучение персонала (обязательно!) — операторы должны пройти курс обучения работе с конкретной системой
- Ограничение скорости — внутри системы не более 5–8 км/ч для въезда, автоматический контроль скорости для шаттла
- Противоударные элементы — установка демпферов и подушек на концах направляющих снижает риск повреждений на 40 %
- Система контроля грузоподъёмности — электронные весы на входе для въездных систем предотвращают перегруз
- Регулярное ТО — техническое обслуживание не реже 1 раза в квартал для drive-in и push-back, ежемесячно для shuttle
Пример правильной организации безопасности на складе с глубинными стеллажами: оператор в защитной экипировке, разметка проходов, сигнальные элементы и соблюдение протоколов безопасности
Из чего складывается цена глубинных стеллажей
Стоимость зависит от:
1. Материалы и конструкция (50–55% от сметы)
- Вертикальные стойки (труба профильная или сварной короб): 4500–7500 руб./шт.
- Горизонтальные балки (двутавр или ребристый профиль): 8000–15000 руб./шт.
- Направляющие и вагончики (для push-back): 5000–9000 руб./комплект на паллету
- Усиленные конструкции (для нестандартных поддонов): +20–25 %
2. Система управления и автоматика (для шаттла — 25–30 %)
- Контроллер, датчики, кабель: 150 000–250 000 рублей
- Сервопривод и электроника каретки: 80 000–120 000 руб./шт.
- Программное обеспечение и интеграция с WMS: 50 000–100 000 руб.
3. Монтаж и наладка (15–20 %)
- Доставка: 40 000–80 000 руб. (в зависимости от расстояния)
- Монтаж: 30 000–50 000 руб. за день работы (2–5 дней на среднюю конфигурацию)
- Испытания и наладка: 10 000–20 000 руб.
4. Страховка и разрешения (3–5 %)
- Сертификация конструкции (при необходимости)
- Акт об установке и вводе в эксплуатацию
Примеры расчётных смет
Сценарий 1: производство на месте (600 поддонов)
Сценарий 2: обратная логистика для склада FMCG (800 паллет, 15 паллет в глубину)
Сценарий 3: система Shuttle для логистического центра (2000 паллет, автоматизация)
Окупаемость:
Drive-in окупается за 1–1,5 года (экономия на площади), push-back — за 1,5–2 года, shuttle — за 3–4 года (требует интенсивных операций).
Часто задаваемые вопросы о глубинных стеллажах
Какова средняя глубина стеллажей с заездом?
Оптимальная глубина — 6–10 палет. Для увеличения глубины более чем на 12 палет требуется усиленная конструкция (балки большего сечения), особые навыки оператора (риск получения повреждений) и дополнительный контроль вертикальности (допуск ±5 мм).
Можно ли переоборудовать drive-in в push-back?
Частично. Нужно сохранить каркас (вертикали и балки), но добавить направляющие и вагончики. Это обойдётся в 35–40 % от стоимости новой установки.
Какой срок службы глубинных стеллажей?
При правильном техническом обслуживании — 15–20 лет. Критические элементы (направляющие, вагончики push-back) требуют замены каждые 8–10 лет.
Нужны ли разрешения от пожарной инспекции?
Да, если система высотой свыше 5 м или сужает проезды менее чем на 3,5 м. Требуется акт сертификации и согласование с органами пожарного надзора.
Как оптимизировать плотность хранения?
Используйте минимально необходимую ширину проездов (для drive-in — проход 3,2–3,5 м), максимальную высоту (в пределах 12–14 м) и глубину до 10 паллет. Это может повысить плотность до 85–90%.
Почему для расчёта и установки выбирают MLM Logistic
Грамотный подбор конфигурации глубинных стеллажей — это не просто выбор между тремя типами систем. Это сложный инженерный расчёт, учитывающий специфику вашего складского процесса, характер товаров, динамику товарооборота и перспективы роста.
Неправильная конфигурация приводит к:
- Неполное использование площади (потеря 20–30 % ёмкости)
- Перегрузка конструкции и её преждевременный износ
- Задержки в операциях (конфликты между технологиями и логистикой)
- Затраты на переоборудование
В MLM Logistic мы предлагаем:
- Профессиональный аудит — выезд инженера на ваш склад, анализ текущих процессов и потребностей
- Коммерческий расчёт — подробная смета с вариантами drive-in, push-back и shuttle с указанием точных цен
- Проектирование — 3D-модель конфигурации, соответствие нормативам и требованиям пожарной безопасности
- Монтаж «под ключ» — установка, испытания, обучение персонала, гарантия 2 года
- Поддержка — обслуживание, ремонт, консультации по оптимизации
Увеличьте вместимость склада в 3-5 раз без расширения площадей
Наши клиенты увеличивают вместимость складов на 300–500 % без расширения площадей. Правильно подобранные глубинные стеллажи обеспечивают максимальную плотность хранения, снижают операционные расходы и окупаются за 1–4 года в зависимости от типа системы и интенсивности эксплуатации.
Получите бесплатный расчёт конфигурации глубинных стеллажей для вашего склада: выезд инженера, 3D-проект и детальную смету в течение 48 часов
