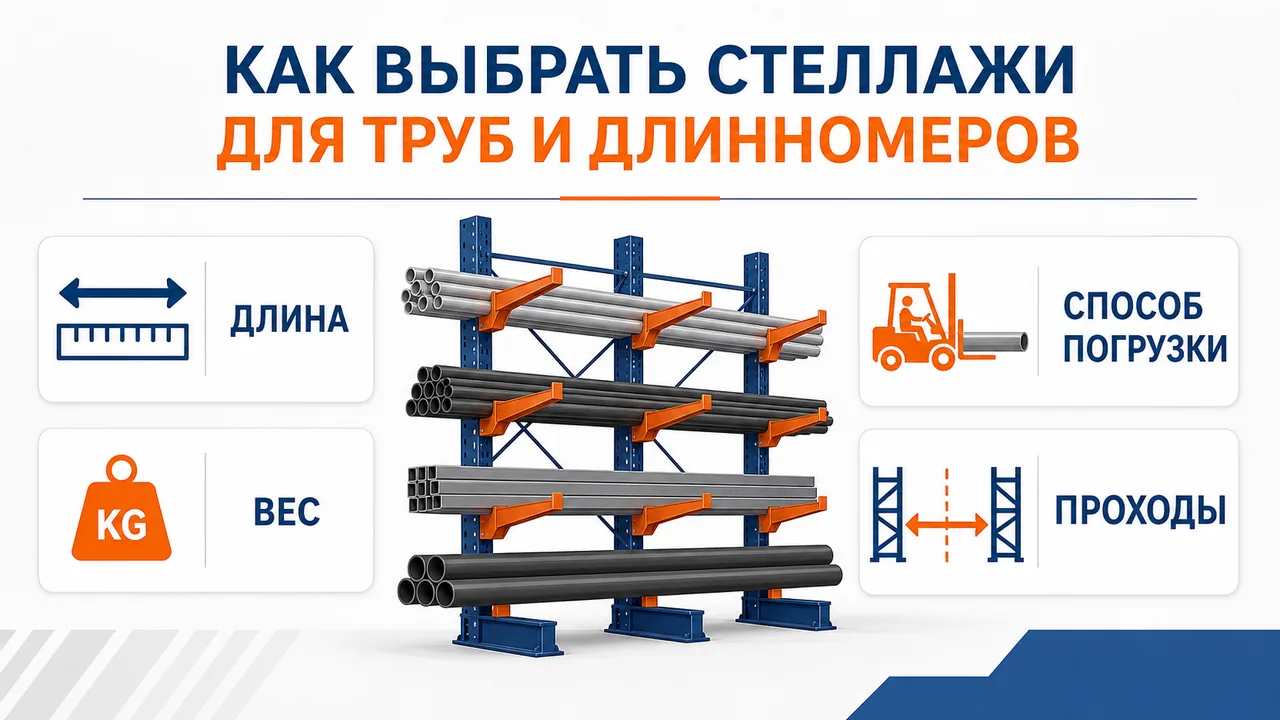

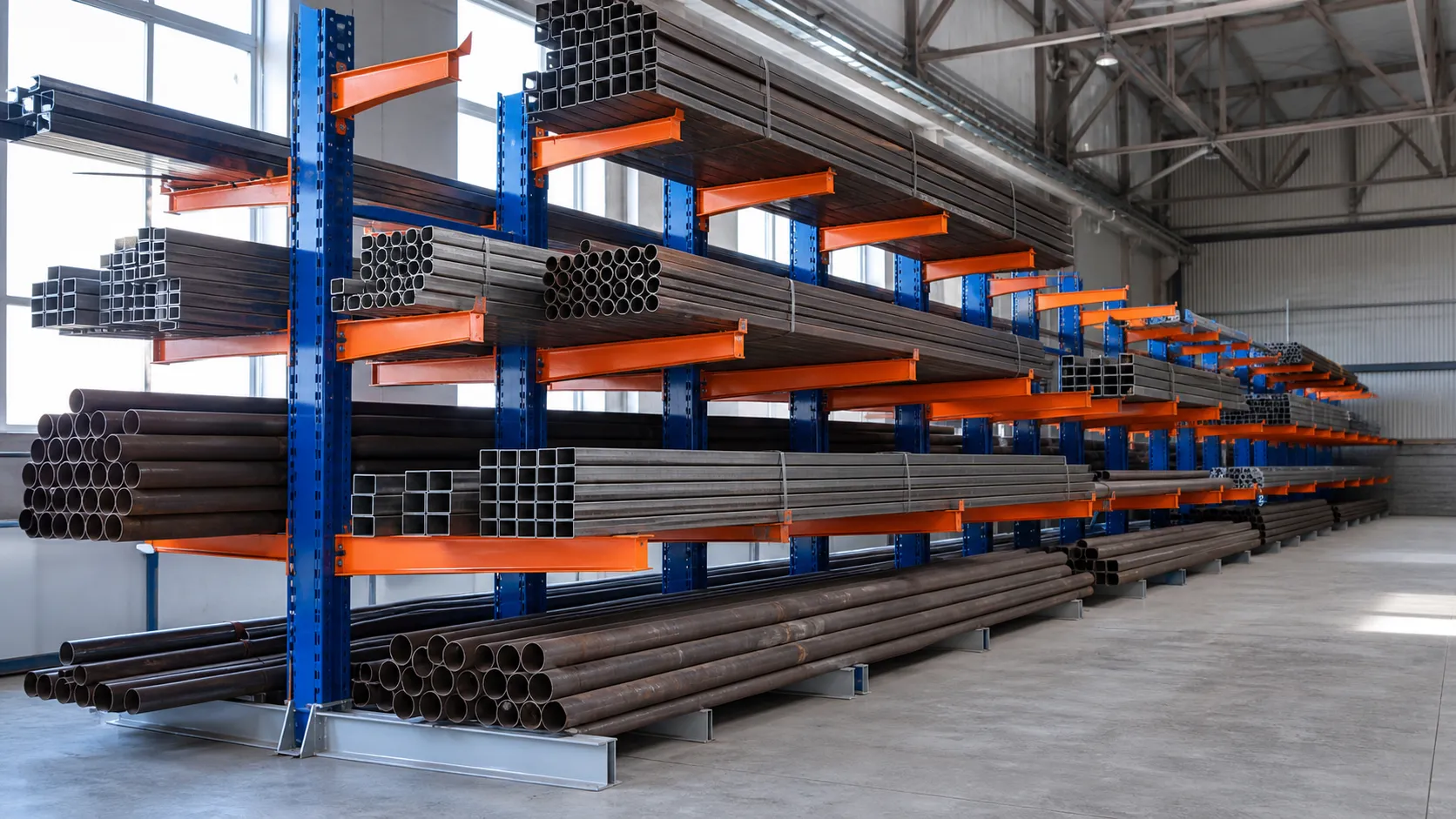

Стеллажи для труб и длинномерных грузов: как выбрать конструкцию

Трубы, профиль, арматуру, балки, рейки и другой длинномер нельзя хранить как коробки или паллеты. У такого груза важны длина, жесткость, вес связки, риск прогиба, способ подачи и доступ к каждой позиции. Если конструкция выбрана неправильно, материалы выступают в проход, перекатываются, смешиваются и перегружают опоры.

Для таких задач используют стеллажи для хранения труб, консольные системы и отдельные стеллажи для длинномерных грузов. Ниже разберем, какие конструкции подходят для разных материалов, что нужно для расчета и какие ошибки делают хранение неудобным.

Какие грузы считаются длинномерными

Длинномерный груз — это изделие, у которого длина влияет на хранение, отбор и перемещение. К этой группе относятся:

• круглые и профильные трубы;
• арматура, пруток, круглый прокат;
• уголок, швеллер, двутавр, балки;
• металлический профиль, рейки, направляющие;
• пиломатериалы, доски, брус;
• кабель-каналы, монтажные короба, длинные заготовки;
• связки однотипных изделий разной длины.

Главная особенность таких материалов: им нужна опора по длине и свободный доступ сбоку или сверху. Обычная полка может выдерживать вес, но быть неудобной по глубине. Паллетный стеллаж может быть прочным, но не подходить для штучного отбора труб или профилей.

Почему обычные полочные и паллетные стеллажи подходят не всегда

Полочные стеллажи удобны для коробок, ящиков и небольших деталей. Паллетные — для грузов на поддонах. Но длинномер часто выходит за привычные габариты ячейки, и из-за этого появляются проблемы.

Груз может выступать за край стеллажа, мешать проходу и попадать в зону движения техники. Длинная труба или профиль при неправильной опоре прогибается, связка смещается, а часть ассортимента становится труднодоступной.

Еще один риск — точечная перегрузка. Вес связки может распределяться неравномерно: середина лежит на одной опоре, край свободно висит, погрузчик подает груз под углом.

Паллетные стеллажи можно использовать, если трубы уложены в кассеты, контейнеры, на поддоны или в подготовленные связки, которые не требуют частого штучного отбора. Если нужно быстро доставать отдельные трубы, профили или балки, чаще выбирают консольные стеллажи.

Какие конструкции используют для труб и длинномеров

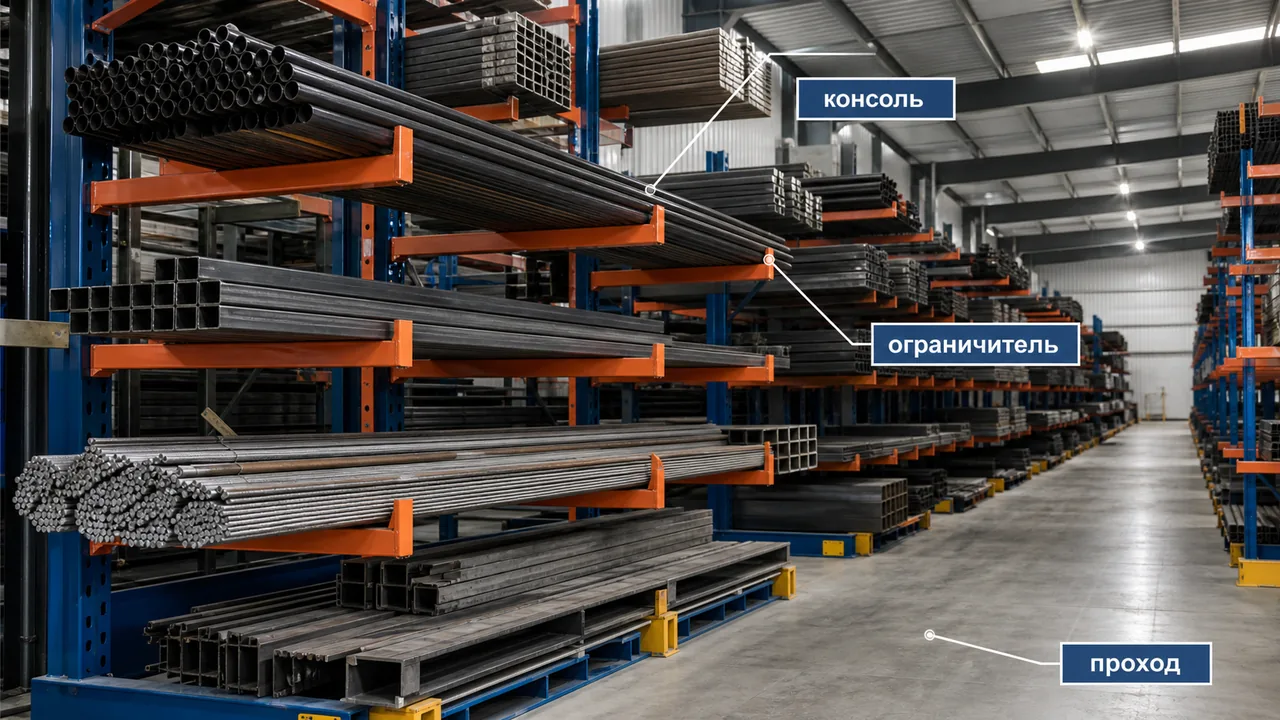

Односторонние консольные стеллажи

Их ставят вдоль стены или по краю складской зоны. Груз укладывается на горизонтальные консоли, доступ идет с одной стороны. Это вариант для небольших складов, производственных участков и баз стройматериалов, где нужно сохранить центральный проход.

Двусторонние консольные стеллажи

Такую конструкцию ставят в центральной части склада. Консоли расположены с двух сторон от несущей стойки, поэтому одна линия работает сразу на две зоны хранения. Формат занимает больше места по ширине, но дает лучшую вместимость.

Вертикальные и елочные решения

Для легких труб, реек, профилей и коротких длинномерных изделий иногда используют вертикальные или елочные схемы. Они помогают разделить позиции, если груз можно безопасно подавать вручную. Для тяжелого металлопроката нужны расчетные консольные системы.

Комбинированные решения

Если рядом с трубами хранят крепеж, бухты, паллеты или комплектующие, склад лучше делить на зоны: консольная зона для длинномера, полочная зона для сопутствующих товаров и отдельное место для ручного отбора.

Как собрать исходные данные для расчета нагрузки

Статья не заменяет инженерный расчет, но помогает понять, какие данные подготовить перед подбором стеллажа. Чем точнее исходные параметры, тем ниже риск выбрать конструкцию, которая подходит по длине, но не подходит по нагрузке.

Минимальный набор данных:

• максимальная и типовая длина груза;
• диаметр трубы или сечение профиля;
• вес одного изделия и вес полной связки;
• количество изделий на одном уровне;
• желаемое число уровней хранения;
• максимальный вес на один уровень;
• способ загрузки: вручную, погрузчик, штабелер, кран-балка;
• ширина доступной зоны и проходов;
• высота помещения;
• состояние пола и возможность анкеровки;
• нужен ли запас под расширение ассортимента.

Для труб отдельно учитывают риск перекатывания. Для профиля и балок — устойчивость связки и удобство отбора. Для тяжелых материалов — нагрузку на консоли, стойки и основание. Если склад сложный по планировке, полезно заказать проектирование склада, чтобы увязать стеллажи, проходы и технику.

Как выбрать консоли, уровни и проходы

Длина консоли подбирается под глубину укладки. Если консоль слишком короткая, груз лежит нестабильно. Если слишком длинная — увеличивается нагрузка на узел крепления и требуется больше свободного пространства.

Количество уровней зависит от высоты помещения, веса груза и способа подачи. Для ручного отбора частые позиции лучше держать в доступной зоне. Для погрузчика или кран-балки можно использовать более высокие уровни.

Таблица выбора конструкции

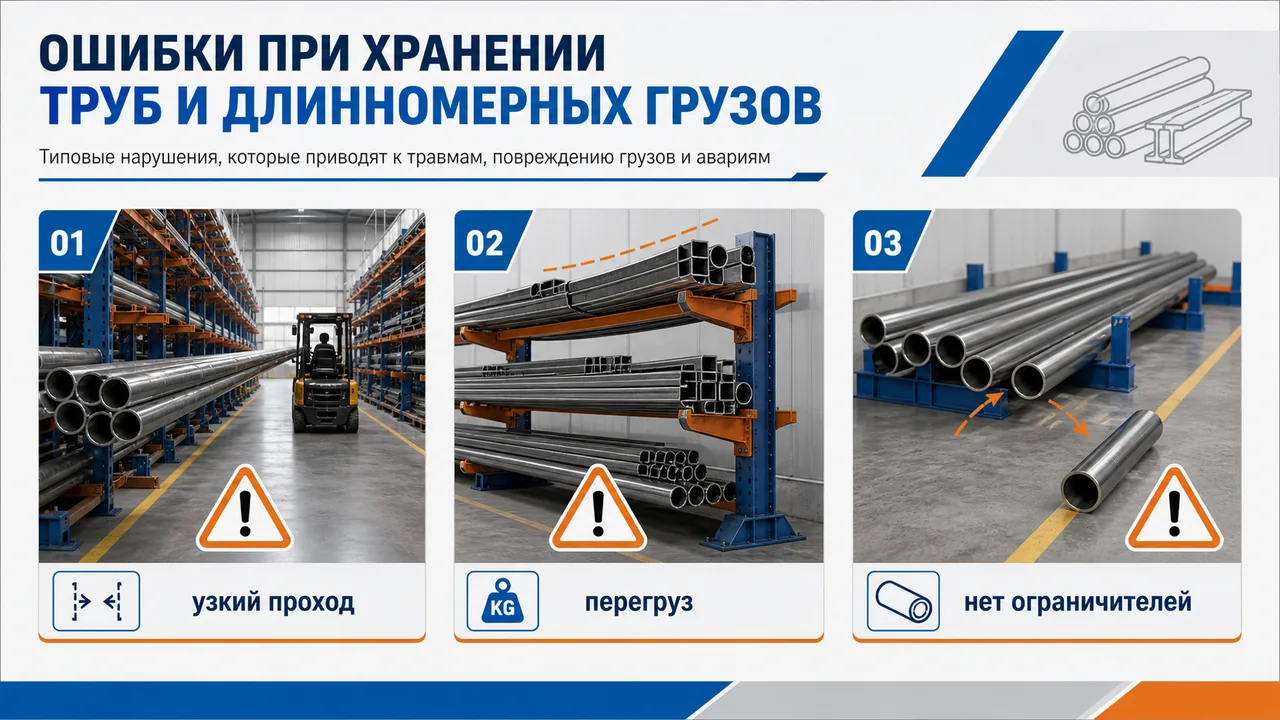

Типовые ошибки при выборе стеллажа для труб

• выбирать только по длине, без проверки веса связки;
• не учитывать способ погрузки и траекторию подачи;
• хранить круглые трубы без ограничителей;
• смешивать тяжелые и легкие грузы на одном уровне;
• оставлять слишком узкие проходы;
• не маркировать секции по длине, диаметру, партии или назначению.

Если склад не может быстро найти и безопасно снять нужную позицию, стеллаж превращается в место накопления металла, а не в систему хранения.

Что передать поставщику для расчета

Чтобы поставщик смог предложить рабочее решение, подготовьте короткое техническое описание задачи:

• что именно хранится: трубы, профиль, арматура, балки, рейки, смешанный ассортимент;
• минимальную, типовую и максимальную длину изделий;
• вес одной единицы или полной связки;
• сколько связок должно лежать на одном уровне;
• как часто происходит отбор;
• чем грузят и снимают материал;
• доступную длину и ширину зоны;
• высоту помещения;
• требования к покрытию, ограничителям и разделителям;
• нужен ли монтаж и привязка к соседним зонам склада.

Если нужно подобрать размеры, комплектацию и стоимость, переходите в раздел стеллажей для хранения труб. Для сложных складов лучше считать не один стеллаж, а всю зону: конструкцию, проходы, технику, запас по нагрузке и удобство отбора.

Что влияет на стоимость стеллажа

Стоимость решения зависит не только от размера, но и от задачи склада. Чем больше вес, выше ярусы и сложнее схема отбора, тем важнее точный расчет и запас прочности.

• высота и длина конструкции;
• длина и вылет консолей;
• несущая способность стоек и уровня;
• наличие ограничителей, разделителей и усилений;
• тип покрытия и требования к анкерному креплению;
• нужна ли адаптация под погрузчик, кран-балку или ручной отбор.

Если объект типовой, можно брать стандартную конфигурацию. Если склад работает с нестандартной длиной, тяжелыми связками или смешанным ассортиментом, выгоднее сразу делать проект под задачу. Так проще избежать переделок и лишних затрат.

Как сократить ошибки при запуске склада

Перед установкой стеллажей полезно пройтись по короткому чек-листу. Он помогает заранее увидеть слабые места в планировке и не упереться в них уже после монтажа.

1. Сверить реальные размеры и фактический вес грузов.
2. Проверить проходы, радиусы разворота и зону погрузки.
3. Разделить позиции по длине, марке и частоте отбора.
4. Предусмотреть маркировку секций и ограничители для круглых изделий.
5. Оставить запас под расширение ассортимента и рост склада.

Даже небольшие правки на этапе проекта обычно дешевле, чем перестройка готовой зоны хранения. Поэтому лучше заранее согласовать не только сами стеллажи, но и логику движения груза внутри склада.

Частые вопросы

Какие стеллажи лучше для хранения труб?

Чаще всего используют консольные стеллажи. Они дают боковой доступ, позволяют раскладывать длинные изделия по уровням и подбирать длину консолей под конкретный груз.

Чем отличаются односторонние и двусторонние консольные стеллажи?

Односторонние ставят вдоль стены или края зоны. Двусторонние устанавливают в центре склада, груз размещается с двух сторон от стойки. Первый вариант экономит место у стены, второй дает больше вместимости.

Можно ли хранить трубы на паллетных стеллажах?

Можно, если трубы уложены в кассеты, контейнеры, на поддоны или в подготовленные связки. Если нужен частый штучный отбор, консольная конструкция обычно удобнее.

Как понять, какую нагрузку должен выдерживать уровень?

Нужно знать вес одной трубы или связки, количество изделий на уровне и запас под расширение ассортимента. Также важно учитывать способ подачи: вручную, погрузчиком или кран-балкой.

Нужны ли ограничители на консолях?

Для круглых труб и материалов, которые могут смещаться, ограничители желательны. Они снижают риск перекатывания при укладке или отборе.

Что важнее: длина груза или вес связки?

Важны оба параметра. Длина определяет геометрию стеллажа и проходы, а вес — несущую способность консолей, стоек и основания.
